ATP16 Serien
16mm Anti-Vandalismus versiegelter Drucktastenschalter

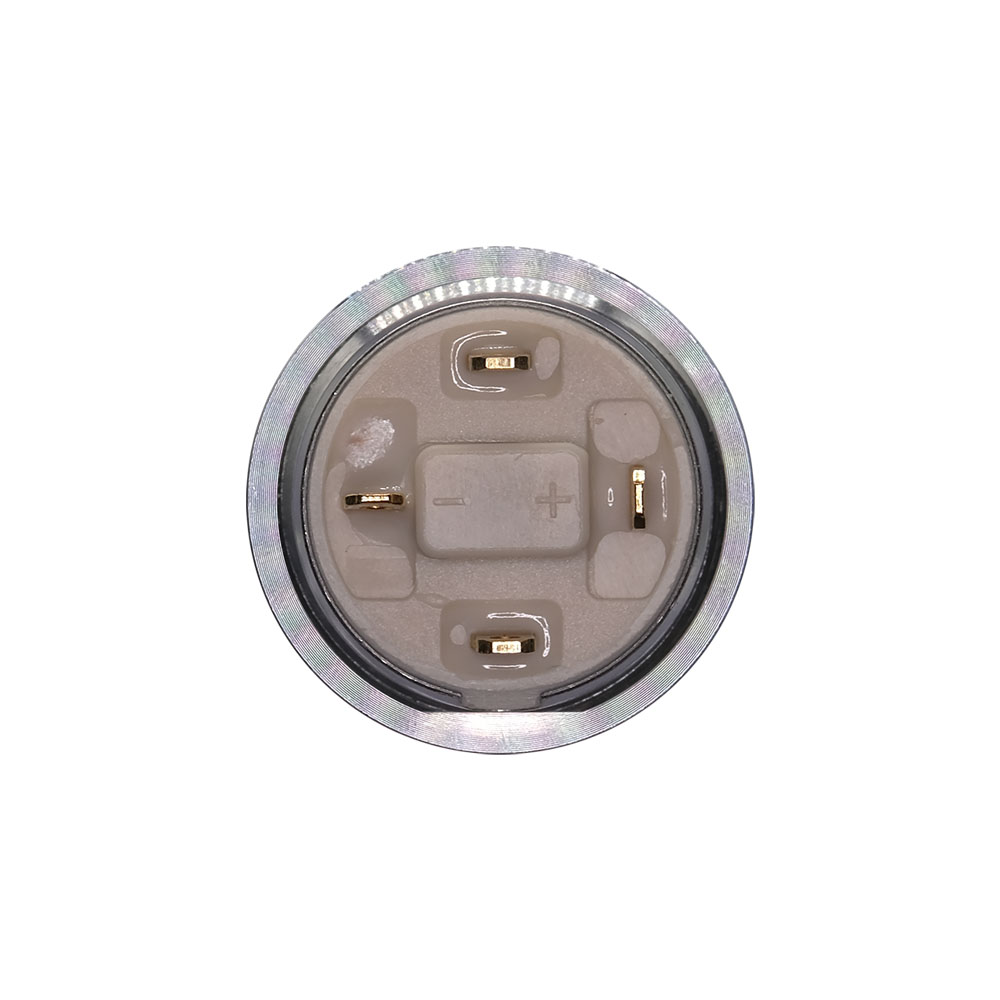

Die Abbildung zeigt die Produktserie und stellt möglicherweise nicht die tatsächliche Teilenummer dar
Toolbox
Downloads
Die ATP16-Serie bietet gegen Vandalismus abgedichtete Druckschalter. Die neuen, hochfesten und leichten Schalter entsprechen der Schutzart IP67 und eignen sich damit für den Betrieb unter rauen Bedingungen. Sie sind zudem widerstandsfähig gegenüber absichtlich zugefügten Schäden. Die 16-mm-Druckschalter verfügen über einen kratzfesten Aktor mit Gehäusen aus robustem Edelstahl oder einer AL-Legierung, wodurch sie besonders effektiv für den Einsatz an entlegenen und unbeaufsichtigten Orten sind, an denen eine Widerstandsfähigkeit gegenüber Vandalismus wichtig ist, wie z. B. Push-to-Talk-Geräte. Die Druckschalter sind unbeleuchtet und beleuchtet erhältlich und entsprechen den Anforderungen Ihrer Anwendung.
Eigenschaften und Vorteile
- 1,000,000 life cycle
- IP67 sealed to endure harsh environments
- Light weight & high strength
- Snap-action provide positive feedback
Typische Anwendungsbereiche
- Access control, door intercoms
- Alarm, safety, and security systems
- Elevator / Escalator
- Service station equipment
- Transportation controls
Technische Daten
-
Contact Rating:
Silver Alloy plated
-
Dielectric Strength:
2000V RMS@sea level
-
Insulation Resistance:
1 gigohms @ 500 VDC
-
Operating Life:
1,000,000 / 100, 000 (lock version) cycles
-
Operating Temperature:
-20°C to +70°C
= Am häufigsten verwendet
| Part Number |
|---|
| Current Rating | Circuit | Mounting Type | Sealing | Illumination | Switch Function | Electrical Life Cycles | Voltage Rating - AC | Voltage Rating - DC | Actuator Type | Color - Actuator/Cap | Illumination Type, Color | Illumination Voltage (Nominal) | Termination Style | Additional Features | Panel Cutout Dimensions | Packaging |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2A | SPST | Panel Mount, Front, Threaded | Sealed - IP67 | Yes | Momentary | 200.000 | 36V | Standard | Translucent | Green | 12 | STD solder lug | Wire lead termination | Circular DD - 16mm Dia | Tray | |
| 2A | SPST | Panel Mount, Front, Threaded | Sealed - IP67 | No/None | Momentary | 200.000 | 36V | Dome | Translucent | None | STD solder lug | Wire lead termination | Circular DD - 16mm Dia | Tray | ||
| 2A | SPST | Panel Mount, Front, Threaded | Sealed - IP67 | Yes | Momentary | 200.000 | 36V | Dome | Translucent | Red | 6 | STD solder lug | Wire lead termination | Circular DD - 16mm Dia | Tray | |
| 2A | SPST | Panel Mount, Front, Threaded | Sealed - IP67 | Yes | Momentary | 200.000 | 36V | Dome | Translucent | Green | 6 | STD solder lug | Wire lead termination | Circular DD - 16mm Dia | Tray |
