PLP16 Serien
Versiegelte LED-Tastschalter für Schalttafelmontage

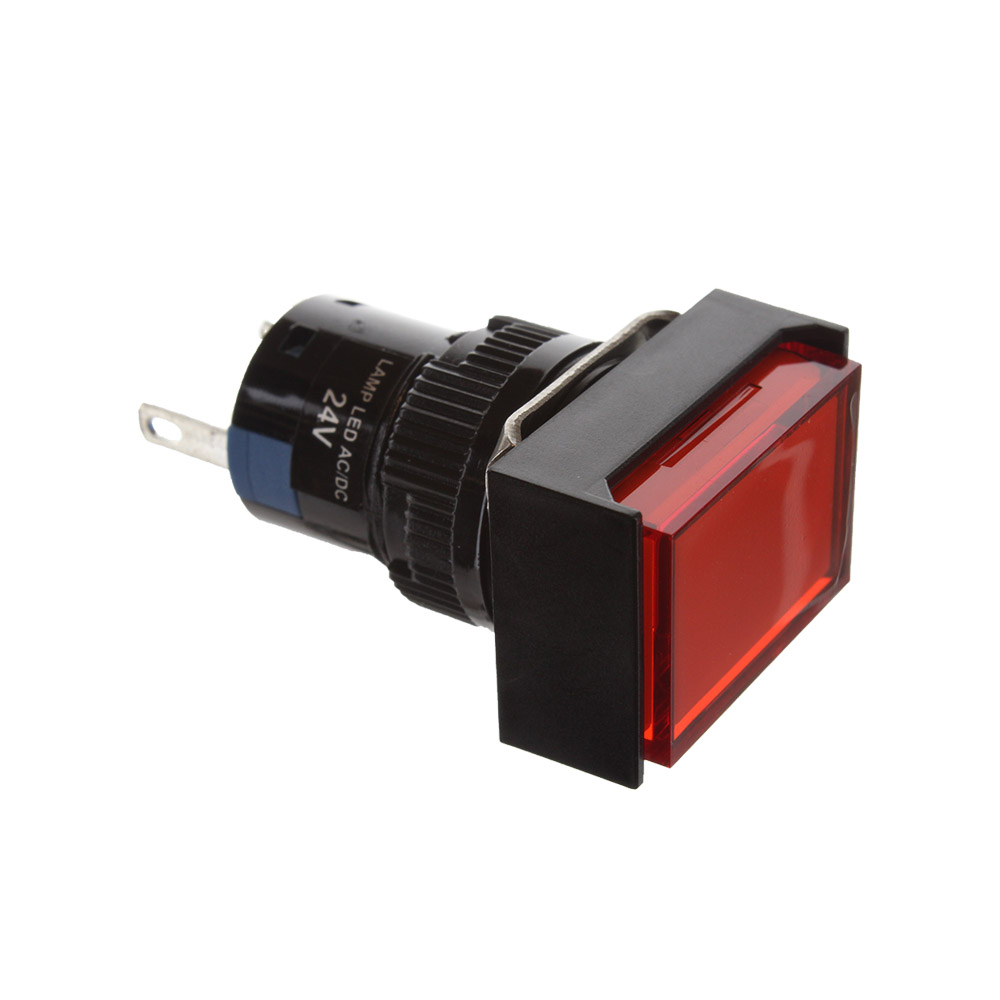

Die Abbildung zeigt die Produktserie und stellt möglicherweise nicht die tatsächliche Teilenummer dar
Toolbox
Downloads
Die PLP16-Serie umfasst kompakte Schalter für die Schalttafelmontage mit oder ohne Beleuchtung. Das Produkt hat eine reduzierte Größe von Ø16 mm und kommt mit einpoligen und zweipoligen Einschalterkreisen zurecht, wodurch Platz gespart wird und die Anforderungen an die Anwendungen erfüllt werden. Diese Serie bietet Flexibilität bei Kappengrößen, -ausführungen und -farben als komplette Produkte oder separate Komponenten mit einfacher Installation. Die kleineren Schalter eignen sich für eine Vielzahl von Steuerungs- und Signalisierungsprodukten an kleinen Maschinen und Bedienfeldern.
Eigenschaften und Vorteile
- Illuminated & non-illuminated pushbutton
- IP40 or IP65
- Momentary or lock version
- Snap-action provide positive feedback
Typische Anwendungsbereiche
- Industrial control panel
- Machine and equipment
- Off-road transportation
- Power distribution system
- Production control indicator
Technische Daten
-
Contact Rating:
3A
-
Dielectric Strength:
2,000V RMS @ sea level
-
Insulation Resistance:
100 Mohms min @ 500 VDC
-
Operating Life:
1,000,000 / 100,000
-
Operating Temperature:
-25°C to +55°C
= Am häufigsten verwendet
| Part Number |
|---|
| Current Rating | Circuit | Mounting Type | Sealing | Illumination | Switch Function | Electrical Life Cycles | Voltage Rating - AC | Voltage Rating - DC | Actuator Type | Color - Actuator/Cap | Illumination Type, Color | Illumination Voltage (Nominal) | Termination Style | Additional Features | Panel Cutout Dimensions | Packaging |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3A | SPDT | Panel Mount, Front, Threaded | Sealed - IP40 | Yes | Lock | 50.000 | 250V | 36V | Square | Green | Green | 24 | STD solder lug | Additional actuator style and cap colors | Circular DD - 16.2mm Dia | Tray |
| 3A | SPDT | Panel Mount, Front, Threaded | Sealed - IP65 | No/None | Momentary | 100.000 | 250V | 36V | Round | Green | None | STD solder lug | Additional actuator style and cap colors | Circular DD - 16.2mm Dia | Tray | |
| 3A | SPDT | Panel Mount, Front, Threaded | Sealed - IP40 | No/None | Momentary | 100.000 | 250V | 36V | Square | Red | None | STD solder lug | Additional actuator style and cap colors | Circular DD - 16.2mm Dia | Tray | |
| 3A | SPDT | Panel Mount, Front, Threaded | Sealed - IP65 | Yes | Momentary | 100.000 | 250V | 36V | Rectangular | Red | Red | 24 | STD solder lug | Additional actuator style and cap colors | Circular DD - 16.2mm Dia | Tray |
| 3A | SPDT | Panel Mount, Front, Threaded | Sealed - IP65 | No/None | Momentary | 100.000 | 250V | 36V | Rectangular | Green | None | STD solder lug | Additional actuator style and cap colors | Circular DD - 16.2mm Dia | Tray | |
| 3A | SPDT | Panel Mount, Front, Threaded | Sealed - IP65 | No/None | Momentary | 100.000 | 250V | 36V | Round | Red | None | STD solder lug | Additional actuator style and cap colors | Circular DD - 16.2mm Dia | Tray | |
| 3A | DPDT | Panel Mount, Front, Threaded | Sealed - IP65 | Yes | Lock | 50.000 | 250V | 36V | Round | Red | Red | 24 | STD solder lug | Additional actuator style and cap colors | Circular DD - 16.2mm Dia | Tray |
| 3A | DPDT | Panel Mount, Front, Threaded | Sealed - IP65 | Yes | Lock | 50.000 | 250V | 36V | Square | Red | Red | 24 | STD solder lug | Additional actuator style and cap colors | Circular DD - 16.2mm Dia | Tray |
