EL Serien
Basis-Taktschalter für SMT

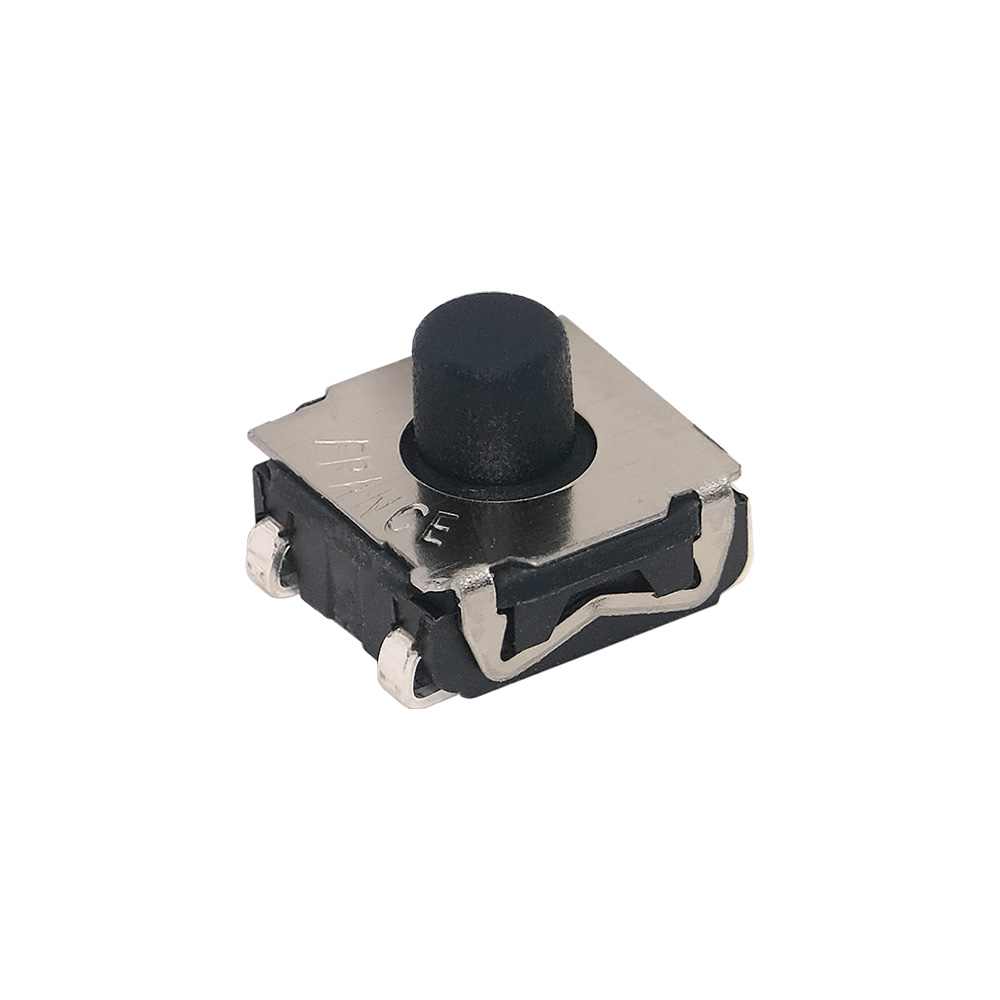

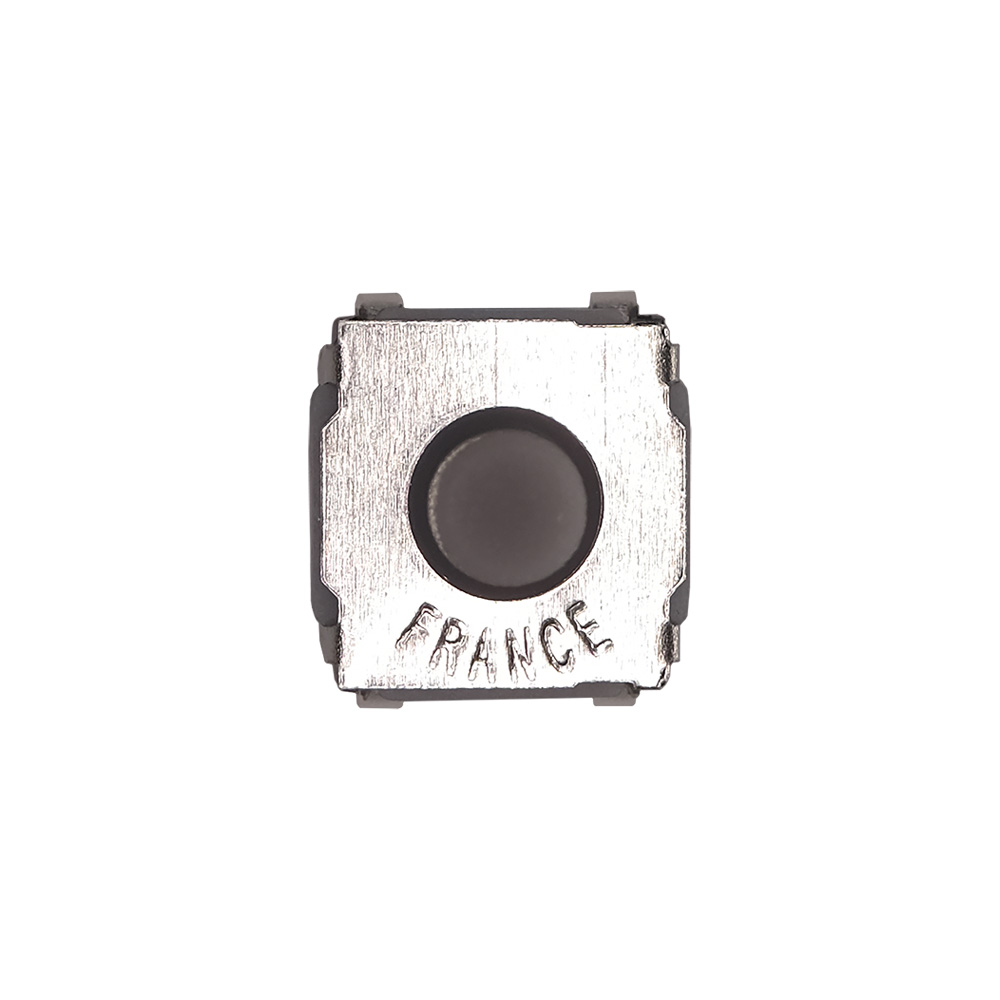

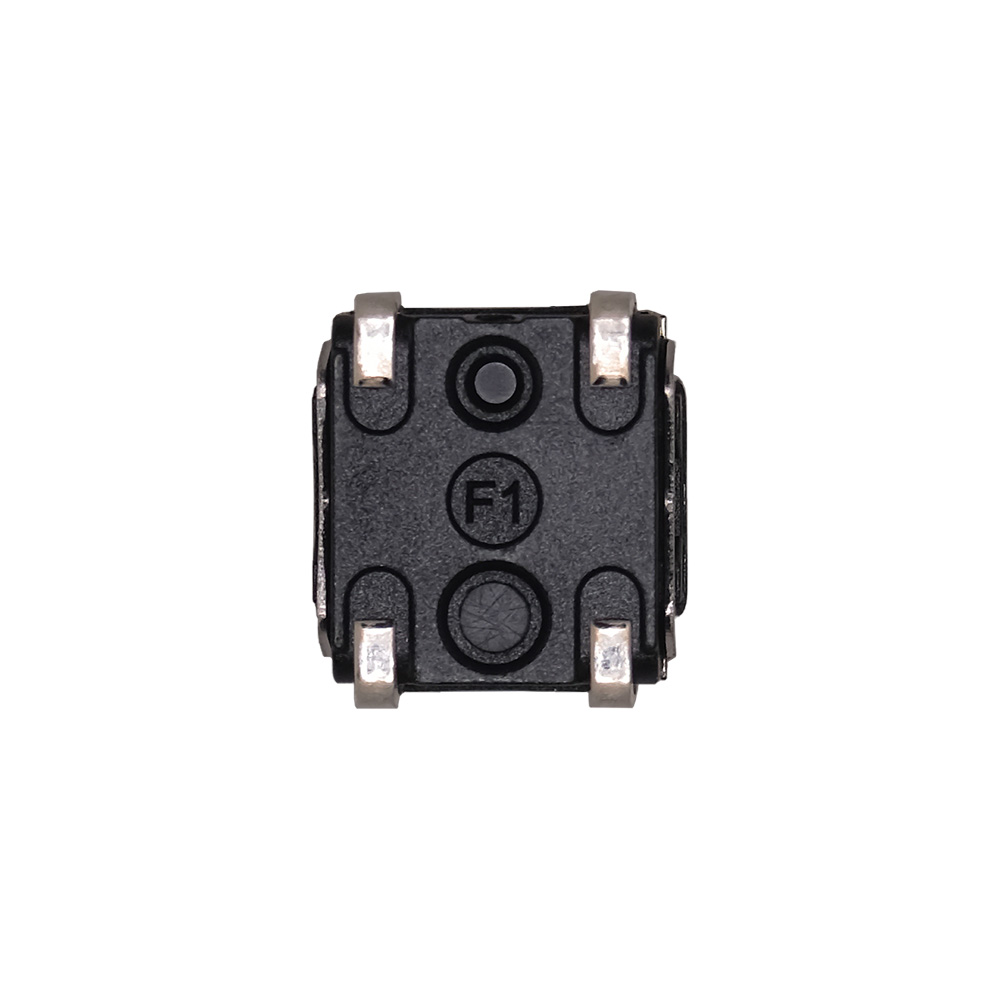

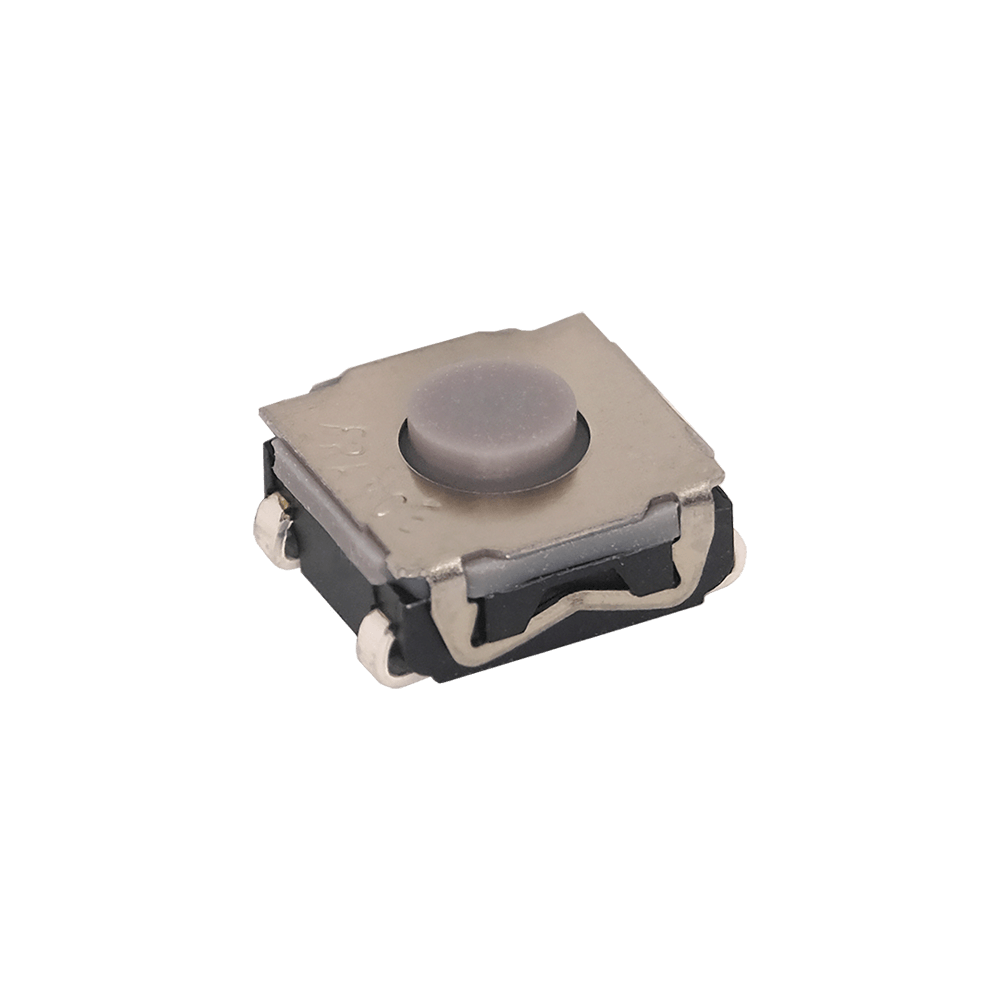

Die Abbildung zeigt die Produktserie und stellt möglicherweise nicht die tatsächliche Teilenummer dar
Toolbox
Downloads
Die EL-Serie ist eine Einstiegsserie mittlerer abgedichteter Kurzhubtaster. Mit ihrer kompakten Größe von 6,2 x 6,2 mm und Standardhöhen von 3,5 und 5,2 mm bietet die EL-Serie die gängigsten Betätigungskräfte in Ausführungen mit 2 N und 3,5 N. Die EL-Serie verfügt über grundlegende Merkmale mit einer Lebensdauer von 200.000 Zyklen. Die Robustheit der Schalter und die Schutzart IP67 werden hauptsächlich für grundlegende Anwendungen in Industrie-, Verbraucher- und Medizintechnikbranchen empfohlen, wenn der beste Kompromiss zwischen Preis und Leistung angestrebt wird.
Eigenschaften und Vorteile
- 6.2 x 6.2 mm form factor
- Actuation forces 2 & 3.5N
- Heights 3.5 & 5.2 mm
- IP67
- Life expectancy 200K cycles
- Soft actuator
Typische Anwendungsbereiche
- Consumer electronics
- Home appliances
- Industrial electronics
- Medical portable devices
- Smart meters
Technische Daten
-
Contact Rating:
18V DC 150mA
-
Contact Resistance:
< 100 milliohms
-
Dielectric Strength:
> 250 Vrms
-
Electrical Life:
200000
-
Insulation Resistance:
> 100 megohms
-
Operating Temperature:
-40°C to 85°C
-
Solderability:
Lead free reflow soldering process according with IEC61760-1
= Am häufigsten verwendet
| Part Number |
|---|
| Current Rating | Circuit | Mounting Type | Sealing | Illumination | Switch Function | Electrical Life Cycles | Actuator Type | Actuator Height off PCB, from Pins | Actuator Orientation | Termination Style | Footprint | Illumination Voltage (Nominal) | Illumination Type, Color | Operating Force | Additional Features | Packaging |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 150mA @ 18VDC | SPST-NO | Surface Mount | Sealed - IP67 | No/None | Off-Mom | 200.000 | Soft | 3.5 mm | Top Actuated | SMT | 6.2 mm x 6.2 mm x 3.5 mm | 2N | Tape & Reel | |||
| 150mA @ 18VDC | SPST-NO | Surface Mount | Sealed - IP67 | No/None | Off-Mom | 200.000 | Soft | 3.5 mm | Top Actuated | SMT | 6.2 mm x 6.2 mm x 3.5 mm | 3.5N | Tape & Reel | |||
| 150mA @ 18VDC | SPST-NO | Surface Mount | Sealed - IP67 | No/None | Off-Mom | 200.000 | Soft | 5.2 mm | Top Actuated | SMT | 6.2 mm x 6.2 mm x 5.2 mm | 2N | Tape & Reel | |||
| 150mA @ 18VDC | SPST-NO | Surface Mount | Sealed - IP67 | No/None | Off-Mom | 200.000 | Soft | 5.2 mm | Top Actuated | SMT | 6.2 mm x 6.2 mm x 5.2 mm | 3.5N | Tape & Reel |
