KSC2 TE Serien
Unermüdlicher Ausdauer-Taktschalter

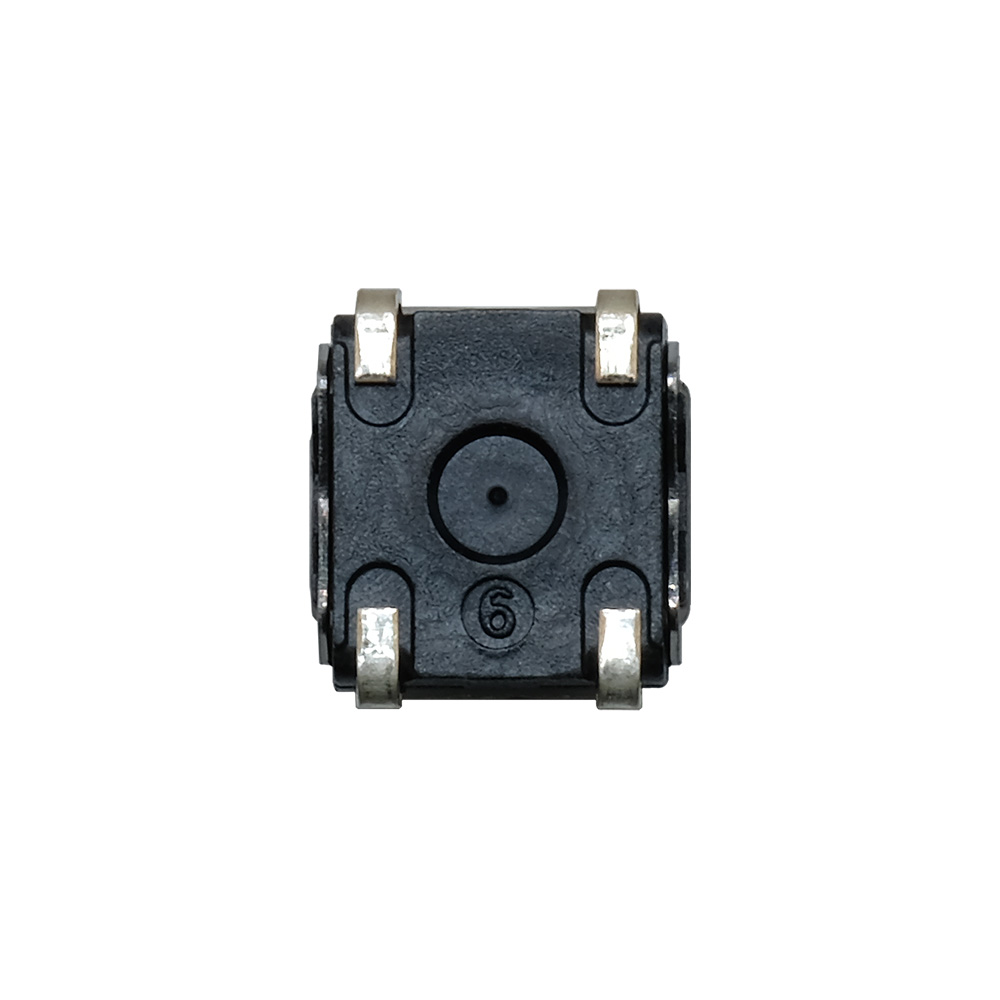

Die Abbildung zeigt die Produktserie und stellt möglicherweise nicht die tatsächliche Teilenummer dar
Toolbox
Downloads
Der unermüdliche Kurzhubtaster KSC2 TE weist eine neue KSC2-Konfiguration mit J-Kabeln, weicher Betätigung und einer erneuerten Kombination aus Kuppel und Halterung auf, die die Lebensdauer auf bis zu 10 Millionen Zyklen erhöht. Mit einer Größe von 6,2 x 6,3 mm und Betätigungskräften von 1,6 N, 2,8 N und 4 N ist der Schalter perfekt für anspruchsvolle Anwendungen, beispielsweise im industriellen Bereich, geeignet.
Eigenschaften und Vorteile
- 1.6N, 2.8N & 4N actuation forces
- 3.5 mm height
- 6.2 x 6.3 mm form factor
- IP67
- SMT versions J leads
- Soft actuator
Typische Anwendungsbereiche
- Barcode scanner
- Elevator
- Game controller/ Drones
- Industrial/ Medical
- Mouse and peripherals for computers
Technische Daten
-
Contact Rating:
24V DC 3mA
-
Contact Resistance:
< 100 milliohms
-
Dielectric Strength:
> 250 Vrms
-
Electrical Life:
5,000,000 to 10,000,000
-
Insulation Resistance:
> 1000 megohms
-
Operating Temperature:
-40°C to 90°C
-
Solderability:
Lead free reflow soldering process according with IEC61760-1
= Am häufigsten verwendet
| Part Number |
|---|
| Current Rating | Circuit | Mounting Type | Sealing | Illumination | Switch Function | Electrical Life Cycles | Actuator Type | Actuator Height off PCB, from Pins | Actuator Orientation | Termination Style | Footprint | Illumination Voltage (Nominal) | Illumination Type, Color | Operating Force | Additional Features | Packaging |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3mA @ 24VDC | SPST-NO | Surface Mount | Sealed - IP67 | No/None | Off-Mom | 5.000.000 | Soft | 3.5mm | Top Actuated | SMT | 6.2mm x 6.3mm x 3.5mm | 2.8N | Tape & Reel | |||
| 3mA @ 24VDC | SPST-NO | Surface Mount | Sealed - IP67 | No/None | Off-Mom | 5.000.000 | Soft | 3.5mm | Top Actuated | SMT | 6.2mm x 6.3mm x 3.5mm | 4.0N | Tape & Reel | |||
| 3mA @ 24VDC | SPST-NO | Surface Mount | Sealed - IP67 | No/None | Off-Mom | 10.000.000 | Soft | 3.5mm | Top Actuated | SMT | 6.2mm x 6.3mm x 3.5mm | 1.6N | Tape & Reel |
