PTS847 Serien
4,6 x 2,2 mm SMT seitlich betätigter Taktschalter

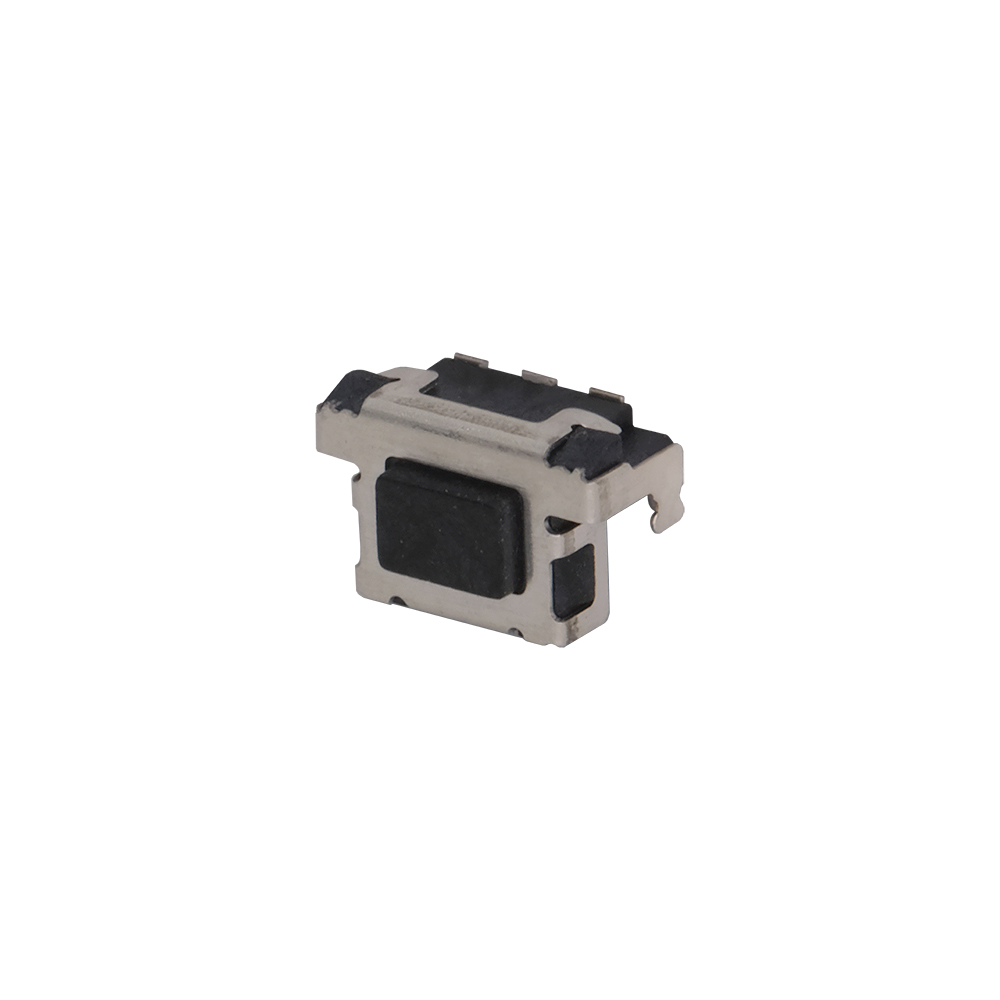

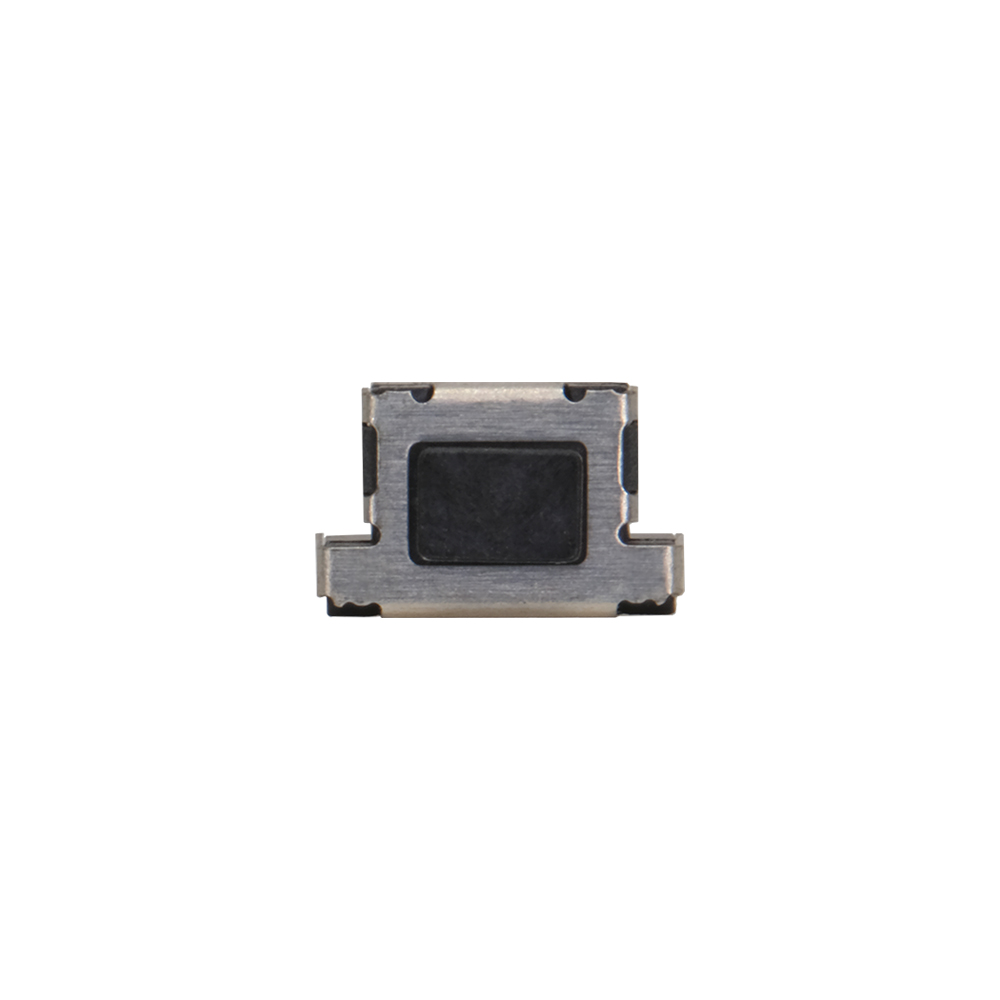

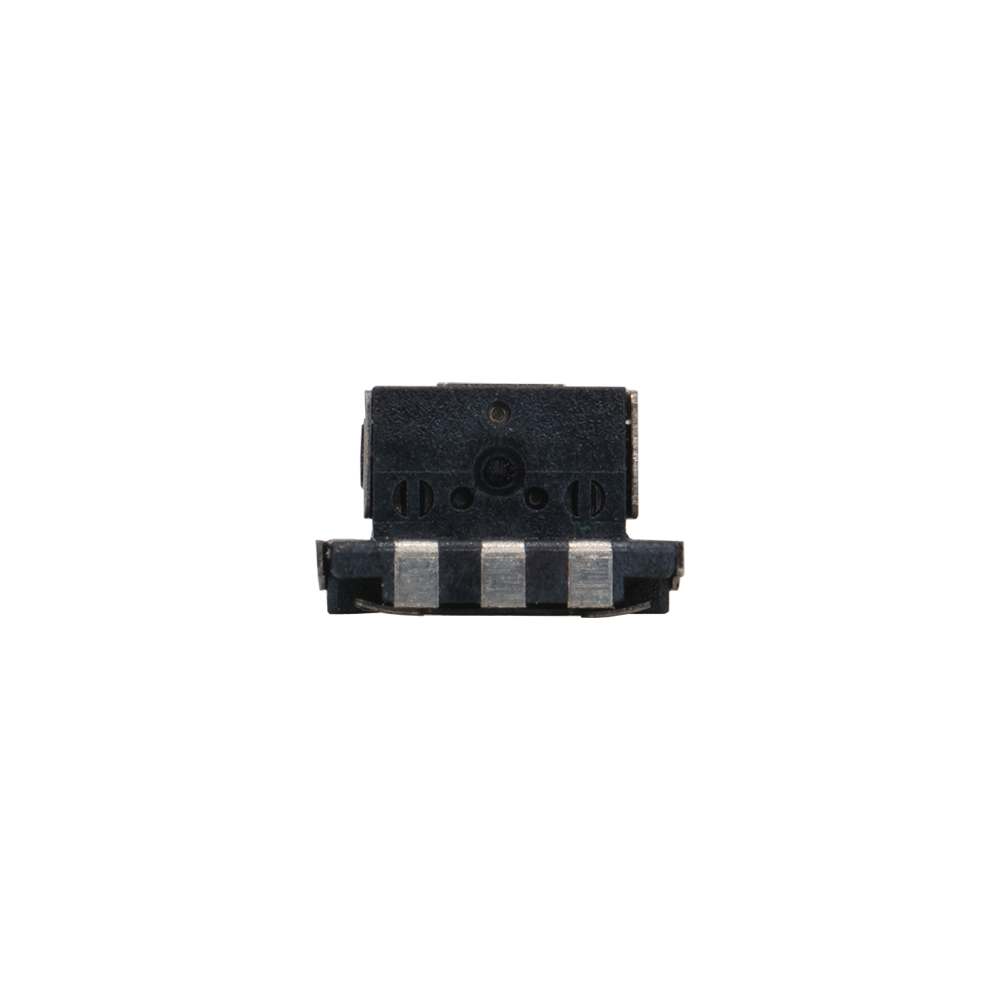

Die Abbildung zeigt die Produktserie und stellt möglicherweise nicht die tatsächliche Teilenummer dar
Toolbox
Downloads
Die PTS847-Serie umfasst Kurzhubtaster in kompakter Größe, die für hochwertige Verbraucher- und Medizingeräte entwickelt wurden. Sie besteht die Notwendigkeit nach kleineren und zuverlässigeren Schaltern für Designs mit begrenztem Platz auf der Leiterplatte. Die Serie PTS847 ist eine wichtige Ergänzung des Portfolios von C&K. Der Schalter ist ideal für Anwendungen wie Sportuhren, Hörgeräte sowie das neueste tragbare IoT-Gerät.
Eigenschaften und Vorteile
- 160 & 350 gf
- 4.6 x 2.2 x 2.6 mm package
- Hard & soft actuator options
- Height 0.95 mm above PCB (edge mount)
- Life cycles 200K
- Side actuation
- SMT termination with or without L-shape shield
Typische Anwendungsbereiche
- Hearing aids
- IoT portable device
- Sports watch
Technische Daten
-
Contact Rating:
DC 15V 20mA
-
Contact Resistance:
100mΩ max.
-
Dielectric Strength:
Withstand voltage of AC250V (50 60HZ), 10mA for 60 ± 5s
-
Electrical Life:
200,000 cycles
-
Insulation Resistance:
100 MΩ min.
-
Operating Temperature:
-40 to 85°C
-
Solderability:
Lead free reflow soldering process according with IEC61760-1
= Am häufigsten verwendet
| Current Rating | Circuit | Mounting Type | Sealing | Illumination | Switch Function | Electrical Life Cycles | Actuator Type | Actuator Height off PCB, from Pins | Actuator Orientation | Termination Style | Footprint | Illumination Voltage (Nominal) | Illumination Type, Color | Operating Force | Additional Features | Packaging |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DC 15V 20 mA max. | SPST-NO | SMT | Unsealed | No/None | Off-Mom | Hard | 0.95mm | Side Actuated | Flat | 4.6 x 2.2 mm | 160gf | Tape & Reel | ||||
| DC 15V 20 mA max. | SPST-NO | SMT | Unsealed | No/None | Off-Mom | Hard | 0.95mm | Side Actuated | Flat | 4.6 x 2.2 mm | 160gf | Tape & Reel | ||||
| DC 15V 20 mA max. | SPST-NO | SMT | Unsealed | No/None | Off-Mom | Hard | 0.95mm | Side Actuated | Flat | 4.6 x 2.2 mm | 350gf | Tape & Reel | ||||
| DC 15V 20 mA max. | SPST-NO | SMT | Unsealed | No/None | Off-Mom | Hard | 0.95mm | Side Actuated | Flat | 4.6 x 2.2 mm | 350gf | Tape & Reel |
