TLS Serien
Taktschalter mit weichem Klang

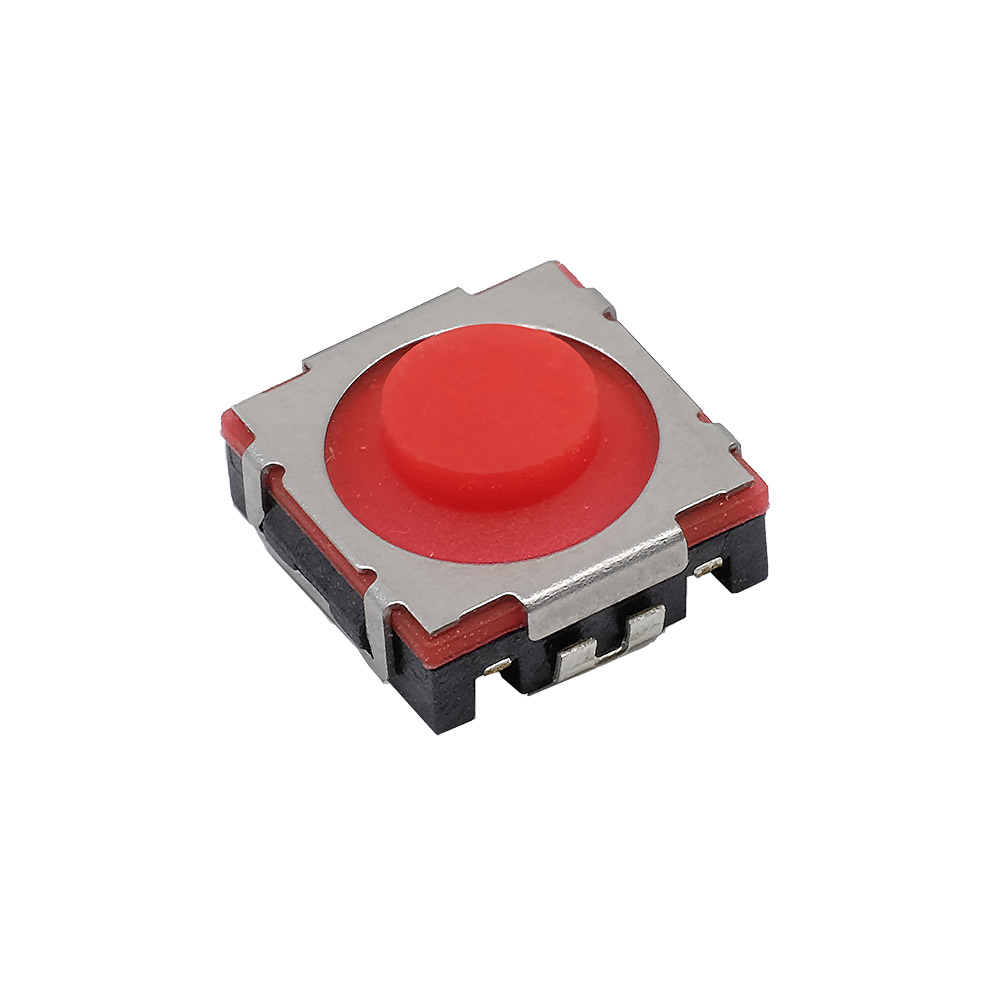

Die Abbildung zeigt die Produktserie und stellt möglicherweise nicht die tatsächliche Teilenummer dar
Toolbox
Downloads
Die TLS-Serie ist eine zusätzliche Kurzhubtaster-Serie mit einem neuen Formfaktor (8,6 x 8,40 x 3,95 mm) in der Version für die Oberflächenmontage, mit weiter Betätigung und flachem Käfig für ein positives Tastgefühl mit geringem Geräusch. Die weiche Betätigung und Vorverfahrbewegung erleichtern das Toleranzmanagement mit möglicher Vorbelastung.
Eigenschaften und Vorteile
- 8.6 x 8.4 x 3.95 mm form factor
- IP54
- SMT versions J leads
- Soft actuator & pre-travel for an easier tolerance management with possible pre-load
- Soft sound and long travel
Typische Anwendungsbereiche
- Automotive interior controls
Technische Daten
-
Contact Rating:
16V DC 50mA
-
Contact Resistance (initial):
< 100mO
-
Dielectric Strength:
> 250 Vrms
-
Electrical Life:
300,000 to 500,000
-
Insulation Resistance:
> 100 MO
-
Operating Temperature:
-40°C to 90°C
-
Solderability:
Lead free reflow soldering process according with IEC61760-1
= Am häufigsten verwendet
| Part Number |
|---|
| Current Rating | Circuit | Mounting Type | Sealing | Illumination | Switch Function | Electrical Life Cycles | Actuator Type | Actuator Height off PCB, from Pins | Actuator Orientation | Termination Style | Footprint | Illumination Voltage (Nominal) | Illumination Type, Color | Operating Force | Additional Features | Packaging |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.8 VA | SPST-NO | Surface mount | Sealed - IP54 | No/None | Off-Mom | 500.000 | Soft | 3.95 mm | Top Actuated | J leads | 8.6 x 8.4 mm | 7 N | Tactile 50% | Tape & Reel | ||
| 0.8 VA | SPST-NO | Surface mount | Sealed - IP54 | No/None | Off-Mom | 500.000 | Soft | 3.95 mm | Top Actuated | J leads | 8.6 x 8.4 mm | 4 N | Tactile 30% | Tape & Reel | ||
| 0.8 VA | SPST-NO | Surface mount | Sealed - IP54 | No/None | Off-Mom | 500.000 | Soft | 3.95 mm | Top Actuated | J leads | 8.6 x 8.4 mm | 4 N | Tactile 50% | Tape & Reel | ||
| 0.8 VA | SPST-NO | Surface mount | Sealed - IP54 | No/None | Off-Mom | 300.000 | Soft | 3.95 mm | Top Actuated | J leads | 8.6 x 8.4 mm | 10 N | Tactile 30% | Tape & Reel | ||
| 0.8 VA | SPST-NO | Surface mount | Sealed - IP54 | No/None | Off-Mom | 500.000 | Soft | 3.95 mm | Top Actuated | J leads | 8.6 x 8.4 mm | 7 N | Tactile 30% | Tape & Reel | ||
| 0.8 VA | SPST-NO | Surface mount | Sealed - IP54 | No/None | Off-Mom | 300.000 | Soft | 3.95 mm | Top Actuated | J leads | 8.6 x 8.4 mm | 10 N | Tactile 50% | Tape & Reel |
